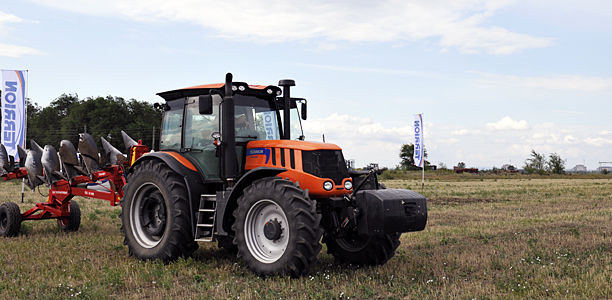

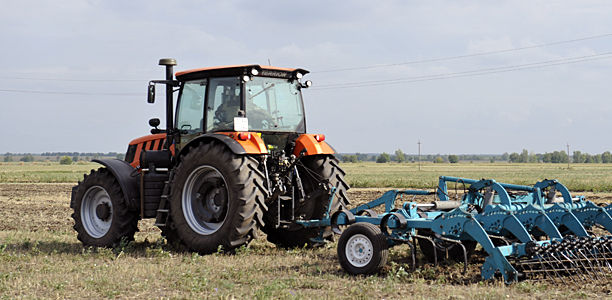

TERRION ATM 4200



Трактор TERRION ATM 4200 (200 л.с.) - универсальный трактор, расширяющий линейку выпускаемых ЗАО «Агротехмаш» машин.


Трактор предназначен для выполнения энергоемких работ общего назначения в сельском хозяйстве, основной и предпосевной обработки почвы, посева, уборочных работ. Эффективен как при возделывании культур сплошного высева, так и пропашных культур в составе высокопроизводительных широкозахватных и комбинированных агрегатов.


При создании данной машины, как и во всех своих разработках, конструкторами компании были применены комплектующие ведущих мировых производителей тракторных узлов и агрегатов. Так, трактор комплектуется трансмиссией ZF (Германия), передним мостом Carraro (Италия) и гидравликой Bosch (Германия). Кабина трактора унифицирована с кабиной более мощной машины АТМ 5280, и, также как у нее, имеет раздельные гидросистемы для трансмиссии и агрегатируемых орудий.









Основные технические характеристики



Двигатель дизельный

Deutz BF 6M 2012 C (Германия) с водяным охлаждением, турбоннаддув и интеркулер
Объем - 6,05 л, 6 цилиндров
Номинальная мощность двигателя, кВт/л.с.:
147/197 при 2300 об/мин.
Максимальная мощность двигателя, кВт/л.с.:
147/197 при 2300 об/мин
Фильтр-сепаратор
Топливный бак - 375 л



Трансмиссия

ZF Т7232 (Германия)
Максимальная скорость движения - 40 км/ч
Понижающая передача
Общее количество скоростей вперед/назад - 40/40
4 скорости в каждом диапазоне переключаемые под нагрузкой



Передний мост

CARRARO (Италия)
100% блокировка дифференциала
Автоматическое подключение при торможении



Тягово-сцепные устройства

Трехточечное навесное устройство категории 3 с крюковыми захватами, автоматическими  стабилизаторами раскосов Walterscheid и комплектами шаров категории 3 и 3/2
Маятниковое сцепное устройство
Сцепное устройство регулируемое по высоте
Силовое и позиционное регулирование навесного устройства



Вал отбора мощности

Частота вращения ВОМ - 540 / 540E / 1000 / 1000Е об/мин
Базовый хвостовик - Ø35 - 6 шлицов
Легкосменные хвостовики ВОМ (опция)

Гидросистема

Гидросистема навесного оборудования - BOSCH (Германия)
Количество пар гидровыходов - 4
(из них 2 пары - с регулировкой расхода)
Производительность аксиально-поршневого
гидронасоса - 110 л/мин
Раздельные гидросистемы трансмиссии и орудия
Количество отбираемого масла - 40 л



Кабина

Сиденье механизатора на пневмоподвеске
Сиденье для пассажира
Кондиционер
Регулируемая по вылету и углу наклона рулевая колонка
CD MP3-магнитола



Балластные грузы

Интегрированный передний кронштейн для балластных грузов массой 231 кг
Передний промежуточный балластный груз 200 кг
Балластные грузы на переднем кронштейне - 540 кг
Балластные грузы на задних колесах 2 х 227 кг (454 кг)



Электрооборудование

4 передние рабочие фары на кабине
2 передние рабочие фары на поручнях кабины
2 задние рабочие фары на кабине



Колеса и шины

Передние колеса - 420/85 R34
Задние колеса - 520/85 R42
Поворотные передние крылья



Пневмосистема

Двухпроводная пневмосистема



Расширенный комплект ЗИП

Включает расходные материалы (фильтры) для первого ТО каждого агрегата.



Опции к TERRION АТМ 5280





N п/п Наименование опции Единица измерения
1 Трансмиссия
1.1 Гидропневматическое подрессоривание переднего моста для версии 40 км/ч компл.
1.2 Исполнение 50 км/ч
(включая гидропневматическое подрессоривание переднего моста)
компл.

2 Гидросистема и пневмосистема
2.1 Гидросистема производительностью 150 л/мин (установка на заводе вместо базовой) компл.
2.2 Дополнительный гидравлический выход спереди трактора компл.
2.3 Однопроводная пневмосистема для тормозов прицепов с установкой на заводе компл.

3 Тягово-сцепные устройства и ВОМ
3.1 Переднее навесное устройство категории 3N компл.
3.2 Передний вал отбора мощности (ВОМ)  компл.
3.3 Сменные хвостовики заднего ВОМ шт.
3.4 Прицепная балка категории 3 компл.
3.5 ТСУ "крюк-петля" лифтового типа  шт.
3.6 ТСУ "крюк-петля" для трехточечного навесного устройства Кат3 шт.

4 Кабина
4.1 Пневмоподвеска кабины компл.
4.2 Поворотная адаптерная пластина сидения механизатора компл.
4.3 Защита заднего стекла кабины компл.

5 Балластные грузы
5.1 Поставка без передних балластных грузов 12х45 кг компл.
5.2 Поставка без кронштейна для балластных грузов 231 кг компл.
5.3 Поставка без промежуточного балластного груза 200 кг компл.
5.4 Комплект балластных грузов на передние колеса 2х227 кг (454 кг) с крепежом компл.
5.5 Комплект балластных грузов внутренних на задние колеса 2х227 кг (454 кг)
с крепежом
компл.
5.6 Балластный груз на ПНУ 800 кг шт.
5.7 Балластный груз на ПНУ 1000 кг шт.
5.8 Балластный груз на ПНУ 1500 кг шт.
5.9 Балластный груз на ПНУ 2000 кг шт.

6 Колеса устанавливаемые вместо базовых
6.1 Поставка без базовых колес (при установке опциональных) компл.
6.2 Комплект широких колес (шины ВКТ на дисках) 540/65R34 - 650/65R42 компл.
6.3 Комплект дорожных колес (шины ВКТ на дисках) 440/80R28 - 480/80R38 компл.
6.4 Комплект лесных колес (шины NOKIAN на дисках) 16.9R30 - 20.8R38 компл.
6.5 Установка задних колес 620/70R42 вместо базовых на заводе(ширина трактора 2,59 м) компл.

7 Колеса для сдваивания и шины
7.1 Комплект передних колес для сдваивания 420/85R34 для АТМ 4200 с комплектом стяжек MD4plus компл.
7.2 Комплект задних колес для сдваивания 520/85R42 для АТМ 4200 с комплектом стяжек MD4plus компл.
7.3 Шина 420/85R34 ВКТ шт.
7.4 Шина 520/85R42 ВКТ шт.
7.5 Шина 270/95R36 ВКТ шт.
7.6 Шина 270/95R48 ВКТ шт.

8 Колеса для пропашных культур
8.1 Колеса с межпарным расстоянием 450 мм, колея 1800 мм (свекла)
  Комплект внутренних колес 270/95R36 - 270/95R48 4 шт.
  Колеса передние  270/95R36 для сдваивания с комплектом стяжек MD3plus 2 шт.
  Колеса задние 270/95R48 для сдваивания с комплектом стяжек MD6plus 2 шт.
8.2 Колеса с межпарным расстоянием 700 мм, колея 2100 мм (кукур., подсолн.)
  Комплект внутренних колес 270/95R36 - 270/95R48 4 шт.
  Колеса передние  270/95R36 для сдваивания с комплектом стяжек MD4plus 2 шт.
  Колеса задние 270/95R48 для сдваивания с комплектом стяжек MD6plus 2 шт.
8.3 Колеса с межпарным расстоянием 750 мм, колея 1500 или 2250 мм (картофель)
  Комплект внутренних колес 270/95R36 - 270/95R48 4 шт.
  Колеса передние  270/95R36 для сдваивания с комплектом стяжек MD4plus 2 шт.
  Колеса задние 270/95R48 для сдваивания с комплектом стяжек MD6plus 2 шт.
  Кроме вышеуказанных, могут быть изготовлены комплекты колес и под другие междурядья (560, 600, 900 мм и пр.)

9 Погрузочное оборудование STOLL
9.1 Фронтальный прогрузчик STOLL Robust FZ 80.1 с третьим гидровыходом компл.
9.2 Ковш Robust U 2,4 м шт.
9.3 Ковш увеличенного объема Robust M 2,60 м шт.
9.4 Вилы-захват силосные 2,2 м шт.
9.5 Maxi-захват Н шт.
  и другие
10 Прочее
10.1 Подогреватель двигателя с сетевым кабелем компл.
10.2 Топливный фильтр SEPAR с подогревом компл.
10.3 Задние рабочие фары 2 шт.
10.4 Каталог запасных частей к трактору АТМ 4200 (книга) шт.
