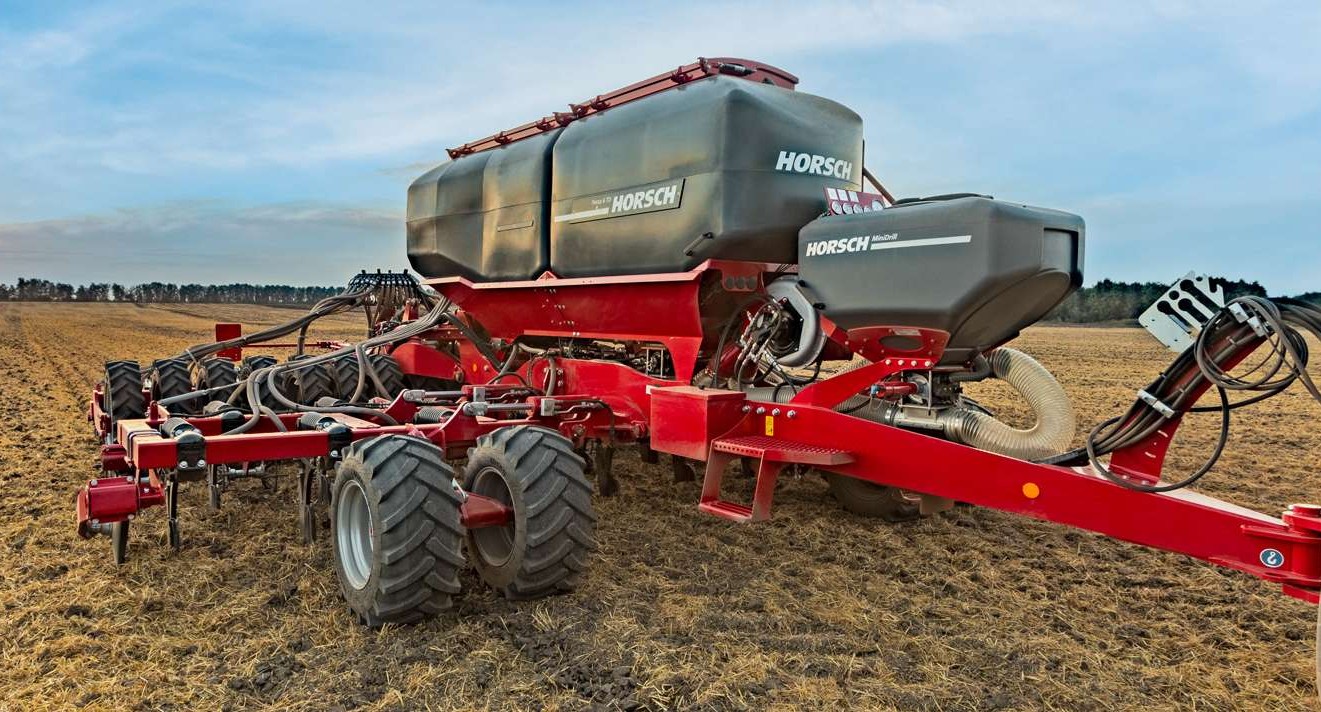

Комплекс Нorsch Focus TD
Что отличает Focus TD от других машин?
Focus TD позволяет воплотить в жизнь идею полосовой обработки почвы (StripTill). Адресное рыхление почвы узкими полосами в комбинации с локальным внесением удобрения дополнено в этой уникальной машине возможностью одновременного точного посева с использованием проверенных временем элементов машин Pronto.
- Стойки TerraGrip адресно рыхлят почву и устраняют растительные остатки в горизонте прорастания семян и развития корневой системы возделываемой культуры
- Удобрения вносятся адресным способом в виде депо на разную глубину
- Слой влажной почвы перемещается в горизонт прорастания семян
- Гладкие диски могут быть использованы как для выравнивания, так и гребнеобразования.
- Колёсный почвоуплотнитель формирует плотное посевное ложе перед высевающими сошниками
- Износостойкие и точные сошники TurboDisc укладывают посевной материал во влажную, освобождённую от пожнивных остатков почву
- Возможны междурядья 30 см для рапса и пропашных культур и 15 см для зерновых колосовых
- Опциональная 3-точ. навеска Focus 6 TD позволяет быструю замену рядной зерновой сеялки на Maestro RV. Это обеспечивает возможность внесения удобрений в виде депо при широкорядном посеве кукурузы и других культур с междурядьями 45 – 75 см.
- Высокая производительность посева рапса с MiniDrill G & F
Технические характеристики
|
HORSCH Focus TD |
3 TD |
4 TD |
6 TD |
|
Рабочая ширина (м) |
3,00 |
4,00 |
6,00 |
|
Транспортная ширина (м) |
3,00 |
2,98 |
2,98 |
|
Транспортная высота (м) |
3,35 |
3,35 |
3,70 |
|
Длина (м) |
9,00 |
9,84 |
10,40 |
|
Осевая нагрузка (кг)* |
4 200 – 5 000 |
6 500 – 7 400 |
8 400 – 10 300 |
|
Опорная нагрузка (кг)* |
1 000 – 1 400 |
1 600 – 2 000 |
1 900 – 2 500 |
|
Масса (кг) от** |
5 800 |
8 240 |
10 000 |
|
Емкость 2-х секц. бункера (л) |
3 500 (2 100 : 1 400 l / 60 : 40) |
5 000 (2 000 l : 3 000 l / 40 : 60) |
5 000 (2 000 l : 3 000 l / 40 : 60) |
|
Размеры люка для загрузки (м) |
0,60 x 0,90 |
Бункер спереди 0,66 x 1,22 / Бункер сзади 0,66 x 1,68 |
Бункер спереди 0,66 x 1,22 / Бункер сзади 0,66 x 1,68 |
|
Высота загрузки 2-х секц.бункер (м) |
2,95 |
2,95 |
2,95 |
|
Размер опорных колёс (по бокам) |
--- |
15.0 / 55 – 17 |
15.0 / 55 – 17 |
|
Размер колёс компактора |
210 / 95 – 24 AS |
210 / 95 – 24 AS |
210 / 95 – 24 AS |
|
Диаметр колёс компактора (см) |
100 |
100 |
100 |
|
Количество стоек |
10 |
14 |
20 |
|
Расстояние между стойками в ряду (см) |
60,00 |
57,20 |
60,00 |
|
Шаг следа лап (см) |
30,00 |
28,60 |
30,00 |
|
Высота рамы (см) |
75 |
75 |
75 |
|
Усилие срабатывания (кг) / Высота подъема (см) |
630 / 26 |
630 / 26 |
630 / 26 |
|
Количество сошников |
10 / 20 |
14 / 28 |
20 / 40 |
|
Расстояние между рядами (см) |
30,00 / 15,00 |
28,60 / 14,30 |
30,00 / 15,00 |
|
Давление сошников (кг) на почву |
5 – 120 |
5 – 120 |
5 – 120 |
|
Высев. сошники / прикат. ролики, Ø (см) |
34 |
34 |
34 |
|
Рабочая скорость (км/ч) |
6 – 10 |
6 – 10 |
6 – 10 |
|
Требуемое тяговое усилие (кВт/л.с.) |
150 – 220 / 200 – 300 |
150 – 220 / 200 – 300 |
220 – 295 / 300 – 400 |
|
Подключения гидравлики |
2 |
2 |
2 |
|
Гидр. магистраль слива (макс. давление 5 бар) |
1 |
1 |
1 |
|
Требуемый постоянный поток масла для гидромотора вентилятора (л/мин) |
35 – 45 |
35 – 45 |
35 – 45 |
|
Сцепка с трактором: навешивание на nнижние тяги |
Кат III – III / IV – IV |
Кат III – III / IV – IV |
Кат III – III / IV – IV |
|
Сцепка с трактором: прицеп за фаркоп с серьгой |
--- |
Прицепная серьга Ø 58 – 79 мм |
Прицепная серьга Ø 58 – 79 мм |
|
Сцепка с трактором: прицеп за фаркоп с шаровой головкой |
--- |
K 80 |
K 80 |
* Масса машин с мин. / макс. оснащением
** Масса машин со стойками Focus и сеялкой для рапса
|
HORSCH 3-точ. навеска Focus |
3-точ. навеска Focus 6 TD |
3-точ. навеска Focus 6.35 TD |
3-точ. навеска Focus 6.50 TD |
3-точ. навеска Focus 6.75 TD |
|
Рабочая ширина (м) |
6,00 |
6,00 |
6,00 |
--- |
|
Рабочая ширина с высевающей секцией TurboDisc (м) |
--- |
--- |
--- |
5,63 |
|
Рабочая ширина с Maestro RV (м) |
--- |
--- |
--- |
6,00 |
|
Транспортная ширина (м) |
2,98 |
2,98 |
3,47 |
3,30 |
|
Транспортная высота (м) |
3,70 |
3,70 |
3,70 |
3,45 |
|
Длина с сошниками (м) |
10,60 |
10,60 |
11,08 |
10,60 |
|
Масса с сошниками (кг)* |
9 500 |
9 500 |
9 500 |
9 500 |
|
Масса без сошников (кг)** |
8 400 |
8 400 |
8 400 |
8 500 |
|
Емкость 2-х секц. бункера (л) |
5 000 (2 000 : 3 000 l / 40 : 60) |
|||
|
Размеры люка для загрузки (м) |
Бункер спереди 0,66 x 1,22 / Бункер сзади 0,66 x 1,68 |
|||
|
Высота загрузки 2-х секц.бункер (м) |
2,95 |
2,95 |
2,95 |
2,95 |
|
Размер опорных колёс (по бокам) |
15.0 / 55 – 17 |
15.0 / 55 – 17 |
15.0 / 55 – 17 |
15.0 / 55 – 17 |
|
Размер колёс компактора |
210 / 95 – 24 AS |
210 / 95 – 24 AS |
320 / 70 – 24 AS |
210 / 95 – 24 AS |
|
Диаметр колёс компактора (см) |
100 |
100 |
100 |
100 |
|
Количество стоек |
20 |
17 |
12 |
15 |
|
Расстояние между стойками в ряду (см) |
60,00 |
70,60 |
100,00 |
--- |
|
Шаг следа лап (см) |
30,00 |
35,30 |
50,00 |
37,50 |
|
Уменьшенное кол-во стоек |
--- |
--- |
--- |
8 |
|
Уменьшенный шаг следа лап (см) |
--- |
--- |
--- |
75 |
|
Кол-во дисков / Ø (см) |
--- |
--- |
--- |
8 / 50 |
|
Высота рамы (см) |
75 |
75 |
75 |
85 |
|
Усилие срабатывания (кг) / Высота подъема (см) |
630 / 26 |
630 / 26 |
630 / 26 |
550 / 29 |
|
Количество сошников |
20 / 40 |
17 / 34 |
12 / 24 |
15 / 30 |
|
Расстояние между рядами (см) |
30,00 / 15,00 |
35,30 / 17,60 |
50,00 / 25,00 |
37,50 / 18,75 |
|
Давление сошников (кг) на почву |
5 – 120 |
5 – 120 |
5 – 120 |
5 – 120 |
|
Диаметр сошников / катков (см) |
34 / 32 |
34 / 32 |
34 / 32 |
34 / 32 |
|
Рабочая скорость (км/ч) |
6 – 10 |
6 – 10 |
6 – 10 |
6 – 10 |
|
Требуемое тяговое усилие (кВт / л.с.) |
220 – 295 / 300 – 400 |
220 – 295 / 300 – 400 |
220 – 295 / 300 – 400 |
165 – 270 / 225 – 370 |
|
Подключения гидравлики |
2 (+ 1 для агрегатирования Maestro, + 1 для гидр. регулир. дисковой бороны) |
2 (+ 1 для агрегатирования с Maestro) |
||
|
Гидр. магистраль слива (макс. давление 5 бар) |
1 |
1 |
1 |
1 |
|
Требуемый постоянный поток масла для гидромотора вентилятора (л/мин) |
35 – 45 |
35 – 45 |
35 – 45 |
35 – 45 |
|
Сцепка с трактором: навешивание на nнижние тяги |
Кат III – III / IV – IV |
Кат III – III / IV – IV |
Кат III – III / IV – IV |
Кат III – III / IV – IV |
|
Сцепка с трактором: прицеп за фаркоп с серьгой |
Прицепная серьга Ø 58 – 79 мм |
Прицепная серьга Ø 58 – 79 мм |
Прицепная серьга Ø 58 – 79 мм |
Прицепная серьга Ø 58 – 79 мм |
|
Сцепка с трактором: прицеп за фаркоп с шаровой головкой |
K 80 |
K 80 |
K 80 |
K 80 |
|
3-точ. навеска для агрегатирования |
Кат III / III |
Кат III / III |
Кат III / III |
Кат III / III |
